液位傳感器又叫液位開關，顧名思義，就是用來控制液位的開關。從形式上主要分為接觸式和非接觸式。非接觸式的如電容式液位開關,接觸式的例如:浮球式液位開關、電極式液位開關、電子式液位開關。電容式液位開關也可以采用接觸式方法實現。液位感應器就是一種能夠感受水溫水位，并且將感受到的水溫水位轉變成變化的電信號的儀器。在太陽能熱水器的發展史上，水溫水位傳感器一直起著舉足輕重的作用，熱水器的智能化、人性化都與水溫水位傳感器密不可分，水溫水位測控儀更是離不開水溫水位傳感器，水溫水位傳感器工作穩定是對整個熱水器智能控制的保障。水溫水位傳感器的從無到有，從簡單到復雜，使用壽命的由短到長，都與太陽能專業人士的努力是分不開的 。
水位傳感器是指能將被測點水位參量實時地轉變為相應電量信號的儀器。容器內的水位傳感器（液位傳感器），將感受到的水位信號傳送到控制器，控制器內的計算機將實測的水位信號與設定信號進行比較，得出偏差，然后根據偏差的性質，向給水電動閥發出"開"和"關"的指令，保證容器達到設定水位。進水程序完成后，溫控部份的計算機向供給熱媒的電動閥發出"開"的指令，于是系統開始對容器內的水進行加熱。到設定溫度時。控制器才發出關閥的命令、切斷熱源，系統進入保溫狀態。程序編制過程中，確保系統在沒有達到安全水位的情況下，控制熱源的電動調節閥不開閥，從而避免了熱量的損失與事故的發生。
投入式水位傳感器在水位監測系統中的應用
廣泛用于水廠、煉油廠、化工廠、玻璃廠、污水處理廠、高樓供水系統、水庫、河道、海洋等對供水池、配水池、水處理池、水井、水罐、水箱、油井、油罐、油池及對各種液體靜態、動態液位的測量和控制。

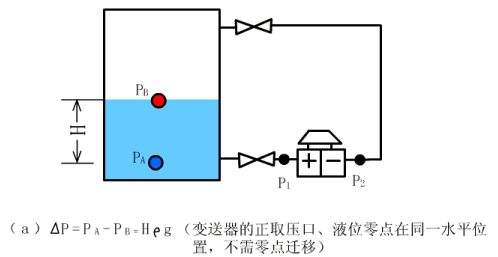

液位傳感器工作原理
用靜壓測量原理：當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓強公式為：Ρ = ρ .g.H + Po。式中：
P ：變送器迎液面所受壓強ρ：被測液體密度；g ：當地重力加速度
Po ：液面上大氣壓；H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然，通過測取壓強 P ，可以得到液位深度。
