Q：超聲波液位計怎么顯示？

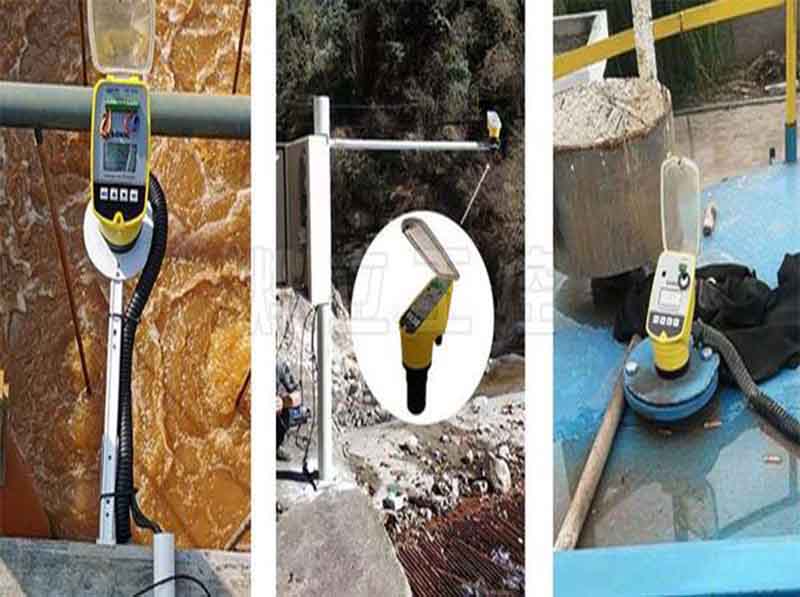

A：YEH-HK2X型鑄鋁型兩線制超聲波物（液）位儀，是我公司吸取了國內外多種同類產品優點而研制的兩線制超聲波測量產品。采用最新節能型元器件，整機工作電流小于3.5mA，能可靠工作在9－32V的直流電源電壓內。采用鑄鋁外殼，自帶LCD顯示，方便現場設置。它不必接觸工業介質就能滿足大部分物位測量要求，從而徹底地解決了壓力式、電容式、浮子式等傳統測量方式帶來的纏繞、堵塞、泄露、介質腐蝕、維護不便等缺點。因此可廣泛應用于與料位，液位測控相關的各個領域。
注：升級版加入了HART協議通信支持，彌補了兩線制儀表無數據輸出的缺點，可直接與HART現場儀表通信。
Q：超聲波液位計與液位顯示儀區別是什么？
A：液位顯示儀，實際就是顯示液位數值用的，我們通常所說的超聲波液位顯示儀，實際上超聲波液位計和顯示儀表的合體。通過超聲波液位計，測量出液位的高度，在通過輸出線纜將數值傳輸在液位顯示儀上，顯示出具體數值。超聲波液位計與液位顯示儀區別還分為好多。比如，單純講液位儀指用來檢測液體表面高度的儀表，有電子儀表，也有機械儀表。電子儀表如雷達液位儀，磁制伸縮液位儀；機械如光導液位儀。
YEH-HK2X超聲波液位儀技術參數：
量程：2m、5m、8m、10m、12m、15m、20m、25m、30m （可按需定制）
盲區：<0.25-1.5m (與量程而不同)
現場設置：通過本機按鍵完成
發射角：小于12°(與傳感器而不同)
最小顯示分辨率：1mm
精度：±0.3％F.S
溫度補償：自動溫度補償
工作頻率 ：20 KHz～43.0KHz
操作顯示：3位按鍵操作、LCD顯示
輸出（訂貨時選定）
輸出信號：4～20mA負載阻抗（0～1KΩ）（標配）
數字通訊：HART協議
工作電壓：DC24V
功耗：<0.8W
外形尺寸：79mm×210mm×G1 1/2（2m量程）
79mm×223mm×M60（5m-15m量程）
79mm×270mm×DN80非標法蘭（20m-30m量程）
安裝方式：G1 1/2或 φ47mm圓孔配大鑼環(2m量程)
M60×2或 φ61mm圓孔配大鑼環（5m-15m量程）
DN80非標法蘭（20m-30m量程）
外殼材質：鑄鋁
傳感器：ABS、尼龍
電氣接口：M20X1.5(兩組)
鍵 盤：三位貼片式A、B、C按鍵
進線電纜：用戶自定義長度(內置接線端子)
防護等級：IP65 (可定制更高防護等級)
防爆等級：EXiaII BT4Gb(訂貨時選定）
工作環境： 常溫/常壓
儲存濕度： ≤80%RH無結露
（燁立工控超聲波液位計水位控制柜系統）
超聲波液位計無線遠傳應用案例：
本系統分為兩大部分，即前端液位采集傳輸部分（超聲波液位計箱報警控制柜+超聲波液位傳感器），中心存儲、分析、展現部分。本系統各設備選型設計依據如下：
1、 超聲波液位計。目前液位測量?jī)x表，一般有超聲波液位計，投入式液位計，開關式上下限液位計等，由于超聲波液位計具有不直接與被測物體接觸，不受水質或水力影響等特點，適宜在明渠段進行液位測量。
2、 太陽能供電。在就近拉電情況不能滿足的條件下，采用太陽能供電是野外設備電源系統比較好的選擇，在能夠拉電且電源情況比較穩定的情況下，若距離較短，建議采用拉電的方式，減少了蓄電池的維護工作。本系統采用50w太陽能電池板及2塊12v蓄電池，構成了一套直流24v的供電系統。
3、 無線數據傳輸。由于渠道較長無水利系統專用網絡可借用，因此采用電信運營商的無線網絡進行數據傳輸是比較好的解決辦法，隨著運營商網絡系統的改造升級，GPRS網絡逐漸淡出市場，本系統選用主流的3G網絡進行數據傳輸，依據各點網絡流量，若按每信息點15分鐘一個采集周期，每周期往來30字節計算，底層附加數據系數按1.3計算，則每月網絡流量為4x24x30x30x1.3=112k，每k按0.03元計算，則每月為3-5元。注：本計算公式做為參考，以實際發生為準。
軟件系統主要功能：
1、 周期性獲取渠系水位數據；
2、 可分別設置各渠系水位的上限值；
3、 渠系水位上限值到達時，可發送短信；
4、 接收短信人可按各渠系分別設置，可設置多個接收人；
5、 計算機可存儲歷史水位數據；
