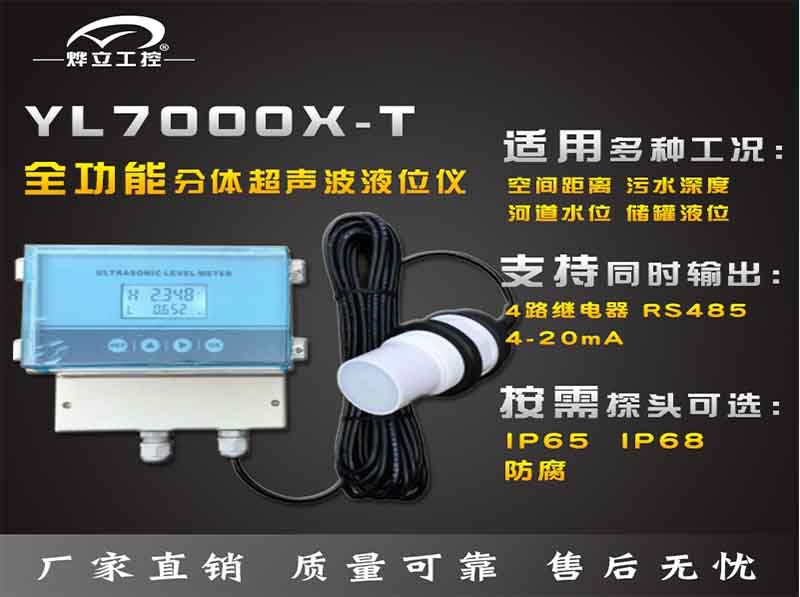

智能便攜超聲波液位計探頭外置，無需對被測容器開孔，真正實現非接觸測量，適用于對各種密閉容器內有毒、易揮發、易燃、易爆、強腐蝕性等液體介質液位的精確測量。儀器無任何機械可動部件，壽命長。無腐蝕、無污染、使用面積廣。儀器內置ASIC（智能超聲波專用硬件集成電路），使儀器體積小、測量結果穩定、可靠，能適合于各種被測液體和被測容器，現場安裝簡易，無需復雜的現場標定。儀器內置自動溫度修正、自動固定距離標定等多種校準功能，使測量結果更加準確、可靠。儀器功能齊全，具有RS485輸出、4-20mA輸出、開關量輸出。
超聲波料位計（超聲波液位計）應用領域
（1）藥業制造業：反應液在管道\儲罐內部液位控制等
（2）石油化工：輸油管道\儲罐內部液位控制等
（3）食品工業：釀酒、飲料、牛奶生產、儲罐\管道等液位檢測與監控工程項目中
（4）控制系統配套使用
YL-40-12B-F超聲波液位計換能器探頭
注：型號：；G2A超聲波液位計螺紋的換能器最大量程是12米，主要應用在超聲波液位計，監控，防撞，安防。
|
名稱 |
12m量程普通型換能器B型（分體式）
|
型 號 |
YL-40-12B-F
|
|
頻率 |
40KHz±1.5KHz
|
量程 |
0.5～12m
|
|
最小阻抗 |
4400Ω±20％
|
電容量 |
4600pF±20％ @1KHz
|
|
靈敏度
|
帶載驅動電壓：700Vpp，距離0.6m，
回波幅度600mV
|
工作電壓 |
峰值電壓＜1500VPP |
|
工作溫度 |
-40～+80℃
|
壓力 |
≤3公斤或者0.3MPa |
|
角度 |
(波束寬度)半功率角@-3dB:9°±2，
銳度角:21°±3
|
外殼材質 |
POM |
|
用途 |
超聲波液位計，監控，防撞，安防
|
安裝尺寸 |
吊裝螺紋M32×1.5，底裝螺紋M60×2 |
|
防護等級 |
IP68
|
重量
|
880g±5％（線長：10米）
|
超聲波液位計探頭安裝要求
1、對于鐵質容器，可以給探頭工作端面涂上硅脂并用磁性吸盤將其直接貼在容器底部即可；若容器外殼是玻璃等其它材料，可以用膠將探頭粘貼固定或用支架固定于容器底部。探頭指向須與所測距離在同一直線上。
2、探頭正上方無盤管等遮擋物；
3、遠離罐底進液口，以避免進液劇烈流動對測量的影響；
4、遠離罐頂進液口下方位置，以避免進液沖擊使液面劇烈波動影響測量；
5、高于出液口或排污口，以避免罐底長期沉積污物對測量的影響.如不滿足條件，則應有措施保證定期清除罐底污物；
6、液位測量頭用磁性或焊/粘接固定方式安裝時，容器壁上的安裝表面尺寸應不小于Ф80的圓面，表面粗糙度應達到1.6，傾斜度應小于3°(旁通管除外)。
