氣體渦輪流量計_渦輪流量傳感器_無線遠傳功能渦輪流量計

來源：燁立工控作者：小楊點擊數：次時間：2026-04-22

氣體渦輪流量計（渦輪流量傳感器）主要用于工業管道中空氣，氮氣，氧氣，氫氣，沼氣，天然氣，蒸汽等介質流體的流量測量，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。氣體渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量儀表。

氣體渦輪流量計為了使用方便，電池供電的就地顯示型氣體渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型無線遠傳功能渦輪流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

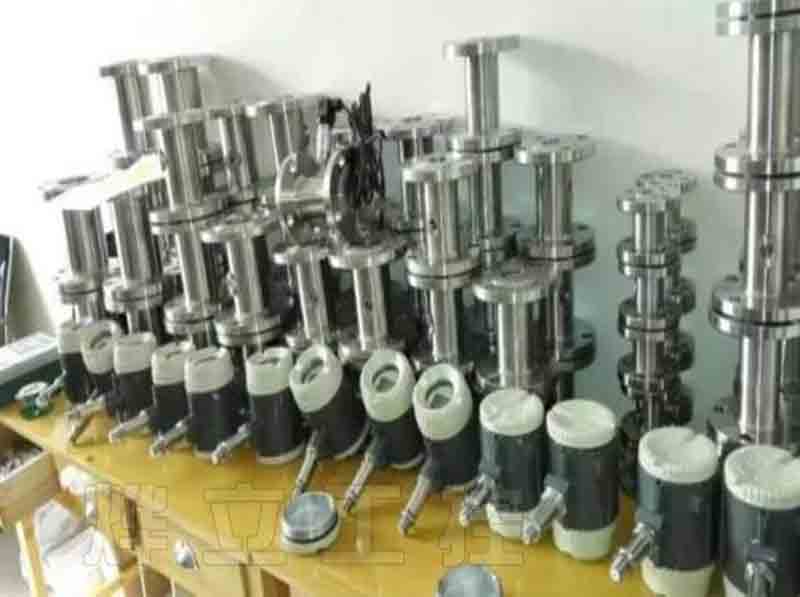

燁立渦輪流量計組裝中

氣體渦輪流量計技術參數

被測介質	無雜質、中低流速氣體
執行標準	封閉管道中氣體流量的測量—渦輪流量傳感器（GB/T18940-2003）
檢定規程	渦輪流量計（JJG1037-2008）
儀表口徑及連接方式	法蘭連接型	不銹鋼體	DN25-DN150
法蘭標準	常規標準	GB/T 9119-2010
檢定條件	檢定裝置	①標準表法氣體流量檢定裝置 ②音速噴嘴氣體流量檢定裝置 ③鐘罩式氣體流量檢定裝置
使用條件	環境條件	環境溫度		20℃
		相對濕度		75%
	介質溫度	-30℃～+80℃
	環境溫度	-20℃～+60℃
	相對濕度	5%～90%
	大氣壓力	86kPa～106kPa
防護等級	IP65
防爆等級	ExdⅡBT6（隔爆型）
電氣接口	M20*1.5內螺紋

氣體渦輪流量計流量范圍

儀表口徑（mm）	常規流量范圍 (m3/h)		最大壓損（kPa）
25	S	4-40	1.1
50	S1	6-65	0.7
50	S2	10-100	1.0
80	S1	12-250	1.0
80	S2	20-400	1.5
100	S1	20-400	0.8
100	S2	32-650	1.7
150	S1	32-650	0.7
	S2	50-1000	1.0
	S3	80-1600	2.0
準確度等級	1.5級（1.0級需訂制）

氣體渦輪流量計儀表分類

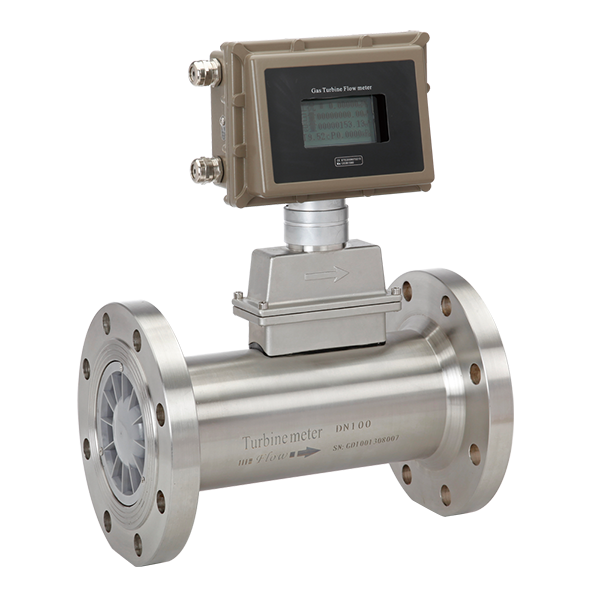

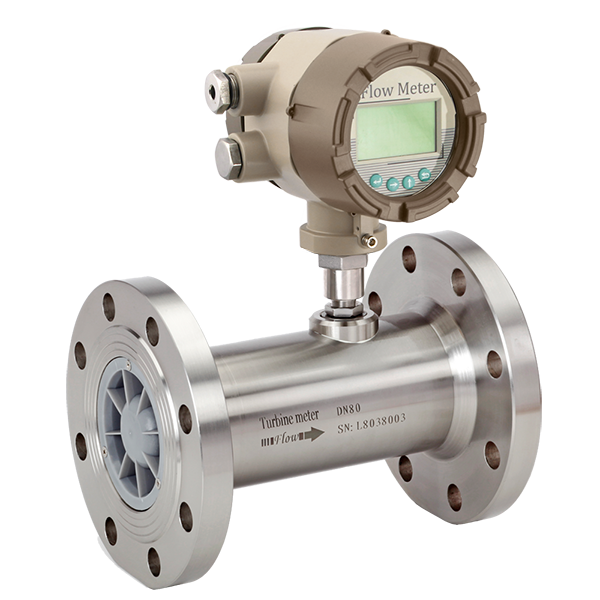

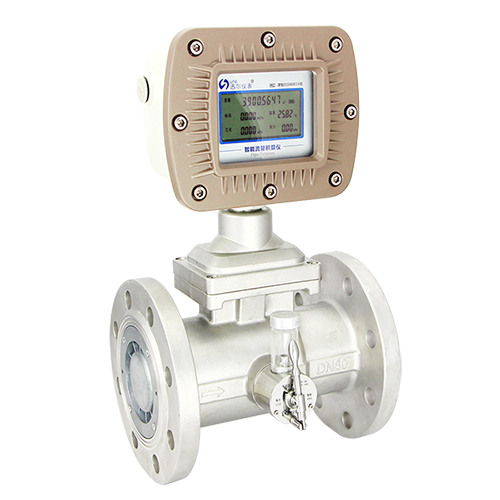

產品圖片
儀表型號	YL-LWGY-D2		YL-LWGY-E		YL-LWGY-D4
信號輸出	4-20mA/脈沖		4-20mA/脈沖		4-20mA/脈沖
供電電源	鋰電池+DC24V		鋰電池+DC24V		鋰電池+DC24V
精度等級	1.5～1.0級		1.5～1.0級		1.5～1.0級
測量范圍	標準量程		標準量程或擴展量程		標準量程或擴展量程
顯示器	有		有		有
溫壓補償	有		無		有
通訊接口	RS485		RS485		RS485
儀表材質	鋁合金或不銹鋼		鋁合金或不銹鋼		鋁合金或不銹鋼
防爆等級	ExdIICT6 Gb		ExdIICT6 Gb		ExdIIBT6
防護等級	IP65		IP65		IP65
整機功耗	DC24V	3.6V鋰電池	DC24V	3.6V鋰電池	DC24V	3.6V鋰電池
	<24W	<800uA	<24W	<700uA	<24W	<3.6mW
儀表通經	DN25～DN400		DN25～DN400		DN25～DN150
安裝方式	法蘭/螺紋安裝		法蘭/螺紋安裝		法蘭安裝
介質溫度	-30℃～+80℃		-30℃～+80℃		-30℃～+80℃
環境溫度	-20℃～+60℃		-20℃～+60℃		-20℃～+60℃
