名稱：WMB-HSGW高溫壓力變送器

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　衷心感謝您選購本公司高溫壓力變送器，燁立是專業生產高溫壓力變送器廠家，而且高溫壓力傳感器價格優惠，高溫壓力傳感器多少錢請聯系客服報價，量大從優！壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內部的專用集成電路將高溫壓力變送器傳感器毫伏信號轉換成標準電壓、電流、或頻率信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。遠距離傳輸可以采用電流輸出方式。具有體積水、重量輕、全不銹鋼密封結構，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有極高的抗振和抗沖擊性能，廣泛應用于過程控制、航空、航天、汽車、HVAC等領域。

2、外形尺寸及安裝

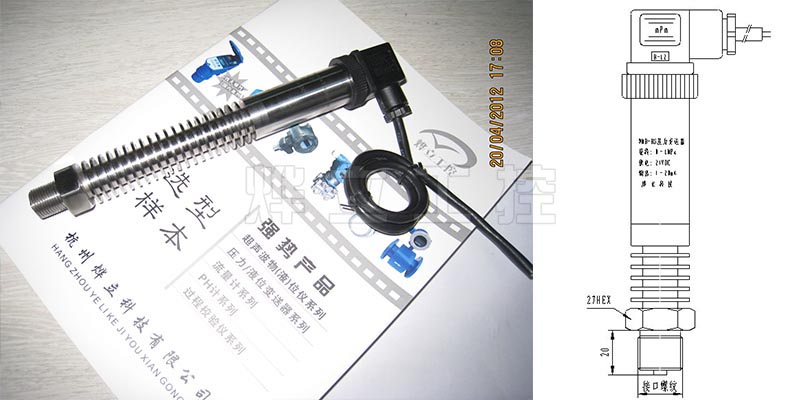

高溫壓力變送器（左實物圖+右示意圖）

3、技術指標
電源：24VDC（DC12V-36V之間）
輸出：4~20mA（或按需定制）
精度：0.25%F·S 0.5%F·S
防護等級：IP65
螺紋規格：各種螺紋
量程：各種量程、也可按需定制
耐溫：80℃ 150℃ 250℃ 350℃ 450℃ . . . . . .1500℃

主要技術參數：

測量范圍：	-100KPa - 0 - 100MPa
zui大過載：	標準量程的2倍
壓力形式：	表壓、微差壓
精度等級：	0.25%F·S
電源電壓：	24VDC
輸出信號：	4-20MA、0-5V、1-5V、0-10V、0-20mA、RS485或定制
負載電阻：	≤500Ω
測量介質：	蒸汽壓力或氣體、液體
長期穩定性：	±0.25% F·S/年
環境相對濕度：	0～95%
補償溫度：	0～80℃
工作溫度：	-20～80℃（可定制高溫型，zui高1500°C）

結構特點：

外殼：	全不銹鋼
主體結構材料：	１Cr18Ni9Ti
壓力接口：	Ｍ２0×１.５或用戶自定

4、電氣連接

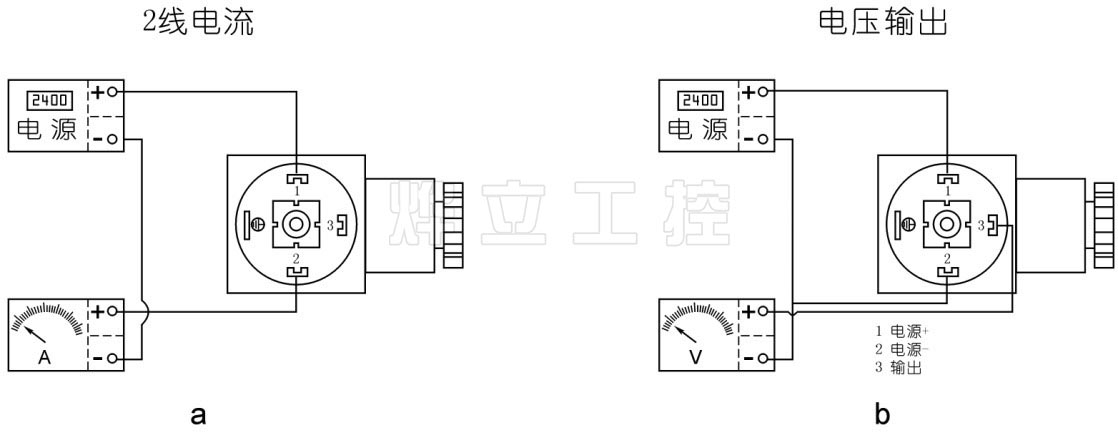

4.1赫斯曼結構電氣連接如下圖a、b：
WMB-HSGW壓力液位變送器電氣連接

4.2直接引線結構電氣連接：
電流：棕色線：24VDC+
藍色線：輸出

電壓：棕色線：24VDC+
黃色線：24VDC-
藍色線：輸出

5、安裝方式
（1）選擇易于操作、維護的地方進行安裝；
（2）應盡量遠離振動源安裝；
（3）應盡量遠離熱源的地方；
（4）zui好通過閥門與測量管道連接；
（5）安裝時用扳手夾緊在高溫壓力變送器六方處；
（6）操作時Hirschmann接頭與外殼連接處不能轉動。

WMB-HSGW高溫壓力變送器安裝示意圖

6、安全使用注意事項
（1）搬運與安裝變送器時應小心謹慎，避免元器件受沖擊而損壞，影響電路的性能。
（2）變送器進壓口內有隔離膜片，切勿人為用異物觸碰。
（3）電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。
（4）在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。
