◆測量范圍：5m、10m、15m、20m、25m（根據實測量程選定）

◆盲       區：0.25m～0.6m

◆測距精度：0.25%～0.5%（標準條件）

◆測距分辨率：1mm

◆壓       力：4個大氣壓以下

◆儀表顯示：自帶LCD顯示液位或空間距離

◆模擬輸出：4～20mA

◆數字輸出：RS485 / Modbus協議或定制協議

◆供電電壓：DC24V / AC220V，防雷裝置內置

◆環境溫度：－20℃ ～ ＋60℃（高溫定制請說明）

◆防護等級：IP65 / IP68

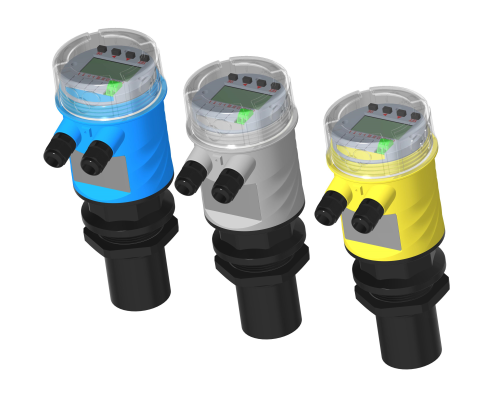

2、外型尺寸及安裝

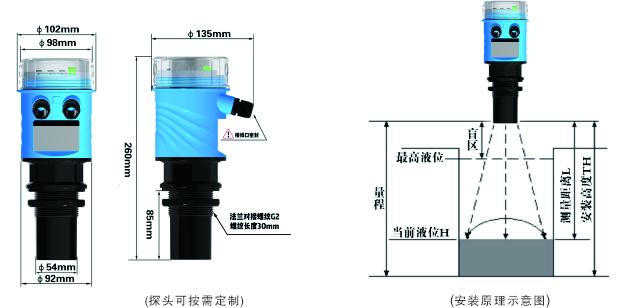

① 儀表外形尺寸及安裝原理
探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知！

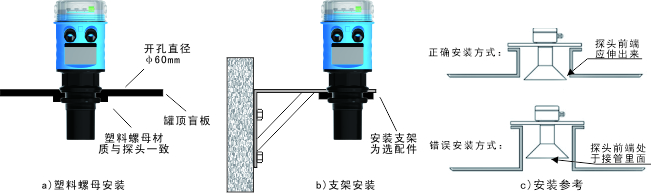

② 儀表安裝方式
敞開環境下一般采用支架安裝方式，用儀表自帶法蘭或螺母固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭或螺母自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。常見有以下三種安裝方式可供選擇。


③ 儀表接線

Ⅰ  液位標定（P01）（注：現儀表已隱藏該菜單，此功能由P04菜單實現）

儀表安裝完畢通上電后，液晶上會顯示液位數值，而該數據往往與實際液位不符，故需要液位標定。只要P04菜單設置完畢，便會自動校準液位標定(液位值H)及空距標定(空距值L)。

液位標定自動校準步驟如下：按SET鍵，輸入密碼；再按OK鍵進入?yún)?shù)設置菜單，翻到P04菜單，OK鍵進行P04探頭安裝高度標定；用?鍵(移位)和▲鍵(數字更改)將數字改為實際高度值(如2.100)，按OK鍵確認；在數字不閃爍的情況下按SET鍵退出菜單，此時第一行顯示“H”為當前液位值，表示儀表探頭安裝高度標定完畢，同時液位標定(液位值H)及空距標定(空距值L)也自動校準完畢。

Ⅱ  滿量程20mA對應值設置(P02)

在儀表正常工作時按SET鍵進入?yún)?shù)設置菜單，按▲鍵選擇P02菜單，第二行數字即為20mA對應液位，按OK鍵進行設置。

Ⅲ  顯示模式設置（P03）

P03菜單可更改顯示模式，共有3種顯示模式可供選擇：

00 顯示液位值(H)和溫度值(F)； 01 顯示空距值(L)和溫度值(F)； 02 顯示液位值(H)和空距值(L)。

按▲鍵選擇所需模式然后按OK鍵確認。

通訊時用，特別是多機通訊時，缺省為01。

Ⅷ  繼電器輸出設置（注：僅四線制有此功能?。?/u>

儀表帶有兩路繼電器，分別是H(上限)，L(下限)。按SET鍵，出現密碼界面：“0000”按【▲】鍵將第一位數字改為3，按【OK】鍵即可進入繼電器參數設置菜單界面。

每組繼電器都有兩個參數與之對應，分別是控制值和回差值。H(上限)繼電器由菜單參數H（控制值）和dH（回差值）控制；L(下限)繼電器由菜單參數L（控制值）和dL（回差值）控制。

對于高點繼電器（H），當測量值由小變大，大于控制值（H）時，繼電器閉合；當測量值小于控制值減去回差值（H-dH）時繼電器斷開。

對于低點繼電器（L），當測量值由大變小，小于控制值（L）時，繼電器閉合；當測量值大于控制值加上回差值（L+dL）時繼電器斷開。

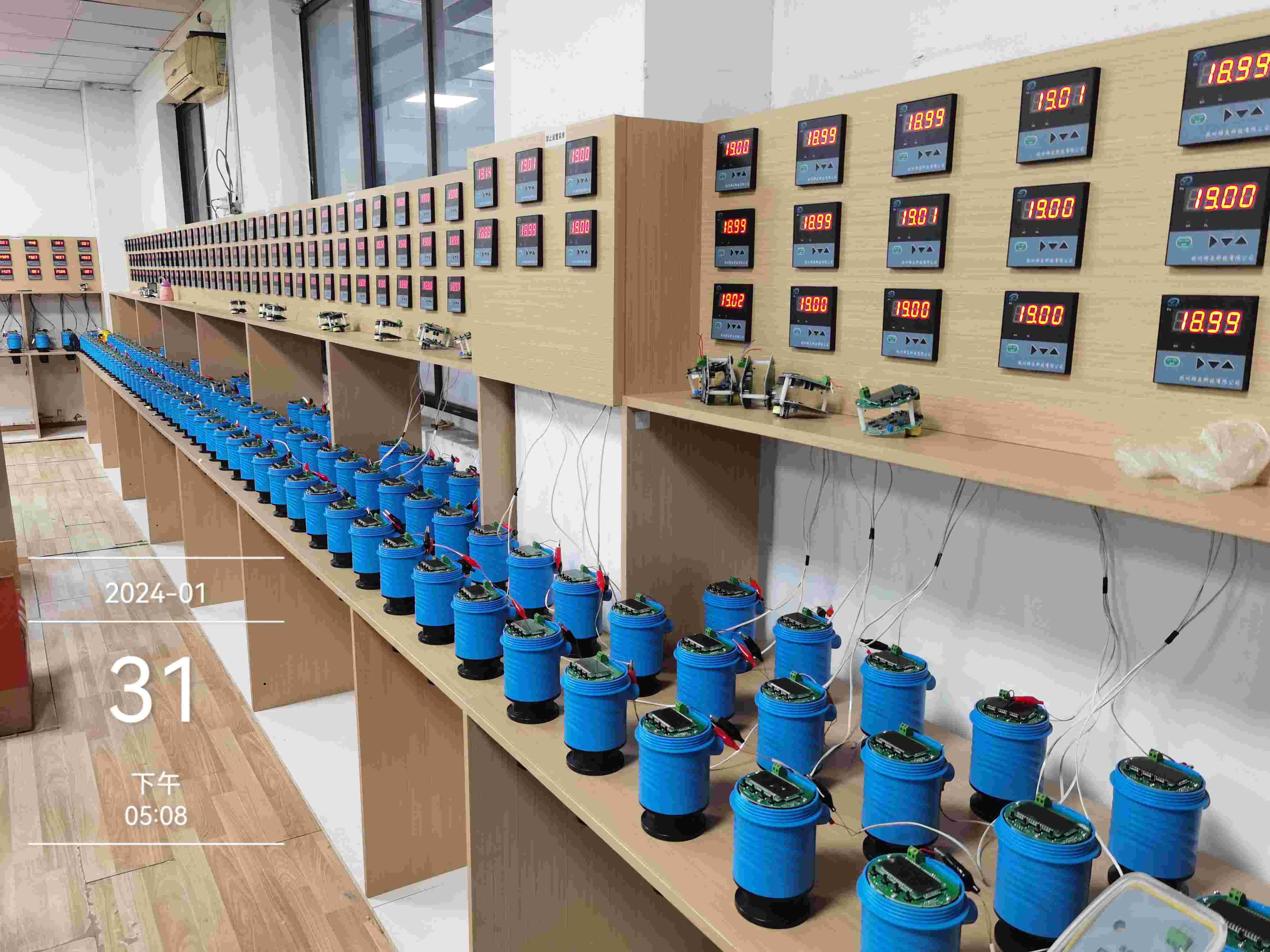

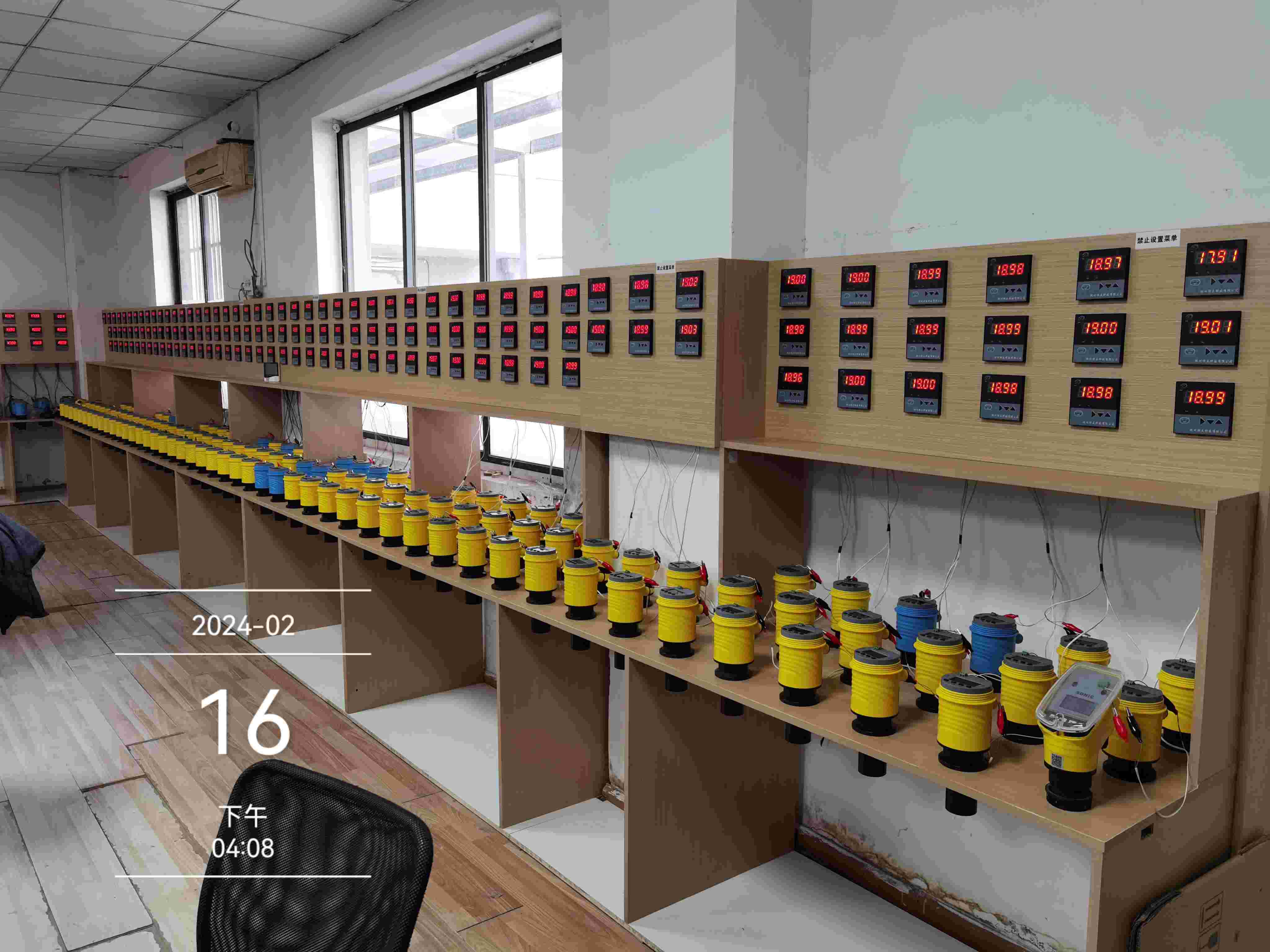

（超聲波液位計通電老化）

Ⅸ  舉例說明

(1)  8米液位，要求低于2米時閉合繼電器開泵注水，高于7米斷開繼電器停泵。

可以使用下限報警繼電器實現，設置回差dL = 7 - 2 = 5 米，設置L = 2米。這樣當液位小于2米的時候，繼電器閉合，開泵注水。當液位大于7米的時候，繼電器斷開，停泵。

(2)  5米液位，高于4米閉合繼電器開泵排水，低于1米時斷開繼電器停泵。

可以使用上限繼電器實現。設置回差dH= 4 - 1 = 3米，H = 4米。這樣就可實現當液位大于4米時繼電器閉合開泵排水，小于1米時停泵。

以上兩個例子都是在只使用一臺泵的情況下，利用回差控制兩個液位點的例子。對于使用多臺泵的場合，可以簡單的設置控制值即可。
