YEH-KJ2X-hart-ABS-B HART調頻超聲波液位計（IP68整機防水）實況演示
YEH-KJ2X-hart-ABS-B HART調頻超聲波液位計
1、技術參數（YEH-KJ2X-hart-ABS-B HART調頻超聲波液位計）
◆測量范圍：5m、10m、15m、20m、25m（根據實測量程選定）
◆盲 區：0.25m～0.6m
◆測距精度：0.25%～0.5%（標準條件）測距分辨率：1mm
◆開關量輸出：2路繼電器（可任意配置使用）
◆壓 力： 3個大氣壓以下
◆儀表顯示：自帶LCD顯示液位，空間距離，電流，溫度
◆模擬輸出：4～20mA、4～20mA+Hart （HART僅二線制有，地址默認：0）
◆數字輸出：RS485 / Modbus協議或定制協議
◆供電電壓：DC12V / DC24V / AC220V，防雷裝置內置
◆環境溫度：－20℃ ～ ＋60℃（高溫定制請說明）
◆防護等級：IP65 / IP68
2、外型尺寸及安裝
① 儀表外形尺寸及安裝原理
探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知！
② 儀表安裝方式
敞開環境下一般采用支架安裝方式，用儀表自帶法蘭或螺母固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭或螺母自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。常見有以下三種安裝方式可供選擇。
③ 儀表接線
(1) 兩線制儀表接線
請注意：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器最佳。
(2) 四線制儀表接線
打開前蓋即可看見儀表的接線板。
3、儀表調試
① 鍵盤說明
【SET】：菜單鍵。按【SET】出現密碼界面，輸入密碼進入菜單，設置完畢后，按【SET】鍵退出菜單。
【 ▲ 】：上翻鍵和數字鍵。在菜單中該鍵作為菜單的上翻鍵用；在更改數據時該鍵作為數字鍵用。
【 ?】：移位鍵。在更改數據時，該鍵作為移位鍵用。
【OK】： 確認。選擇菜單或確認選項和數據。

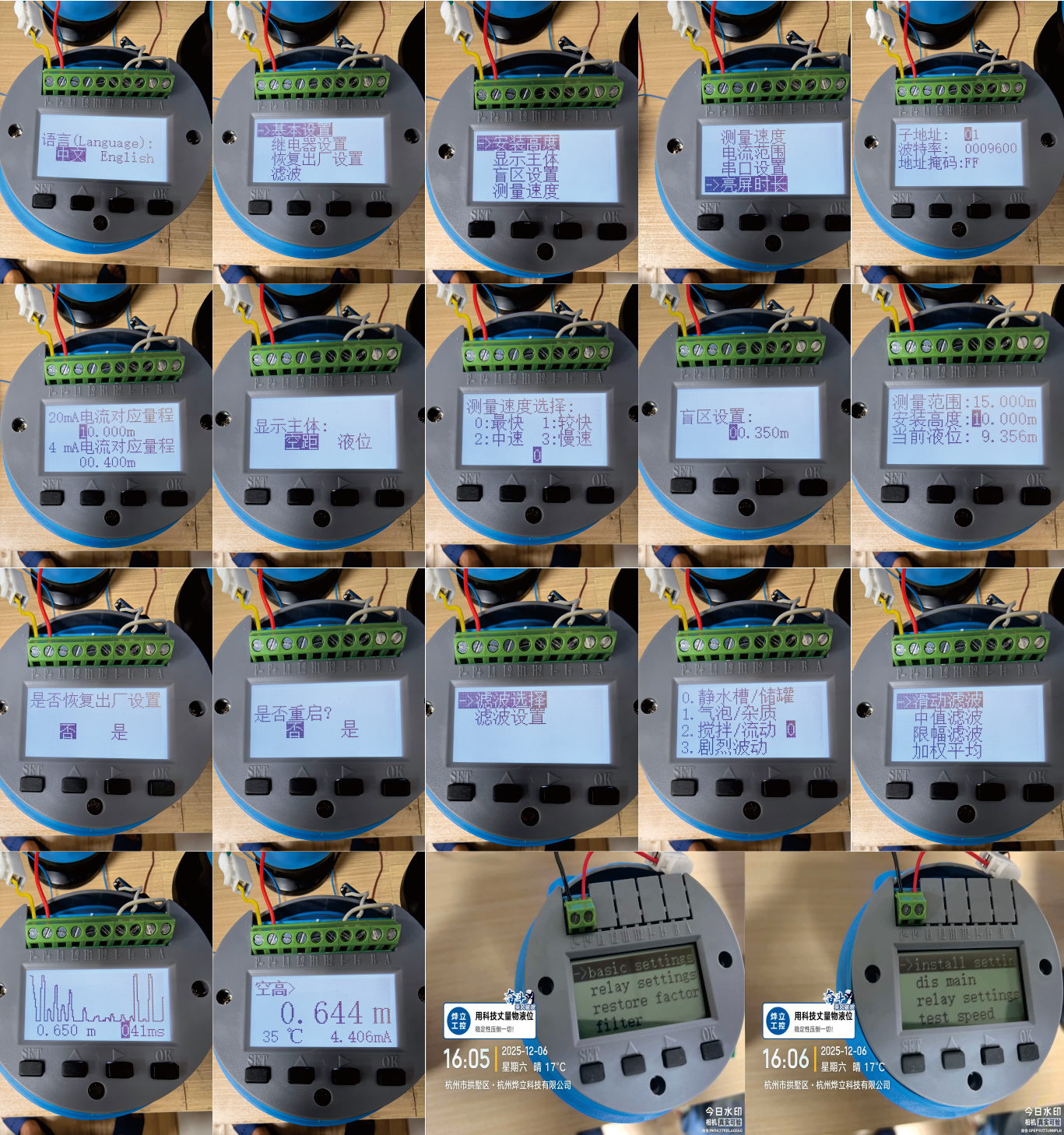

YEH-KJ2X-hart-ABS-B HART調頻超聲波液位計 中英文顯示界面
② 顯示界面和密碼說明
按【SET】鍵，語言選擇支持中英文切換（中文 English）按【OK】鍵確定，出現密碼界面：“000000”，按【▲】鍵將第一位改為2，即“200000”，按【OK】鍵即可進入?yún)?shù)設置菜單界面，直接按【OK】鍵顯示回波曲線界面
③ 基本設置
3.1安裝高度: 必須是真實有效值。設置有效安裝高度值后，便會自動校準液位值和空距值。
3.2顯示主體：空距和液位兩種模式選擇+溫度+電流。
3.3盲區設置：默認為0.4M，一般情況不用修改出廠設置。（小盲區要定制）
3.4測量速度：0：最快 1：較快 2：中速 3：慢速 根據工況自由選擇。
3.5電流范圍：4mA對應0米；20mA對應滿量程米數。（也可以根據自己需求按需設置）
3.6串口設置：地址：默認01可按需設置。 波特率：默認0009600也可按需設置。
3.7亮屏?xí)r長：默認30s，也可按需設置亮屏?xí)r長。
④ 繼電器設置
本產品各繼電器均可靈活配置，既可作為高位繼電器使用，也可作為低位繼電器使用，適配多種控制場景。
◆H按需設置即可自動切換高低位模式，如8m啟動 6m停止
◆L按需設置即可自動切換低高位模式，如6m啟動 8m停止
⑤濾波
5.1：濾波選擇：共四項選擇0：靜水槽/儲罐槽 1：氣泡/雜質 2：攪拌/流動 3：劇烈波動。
5.2：濾波設置：默認。

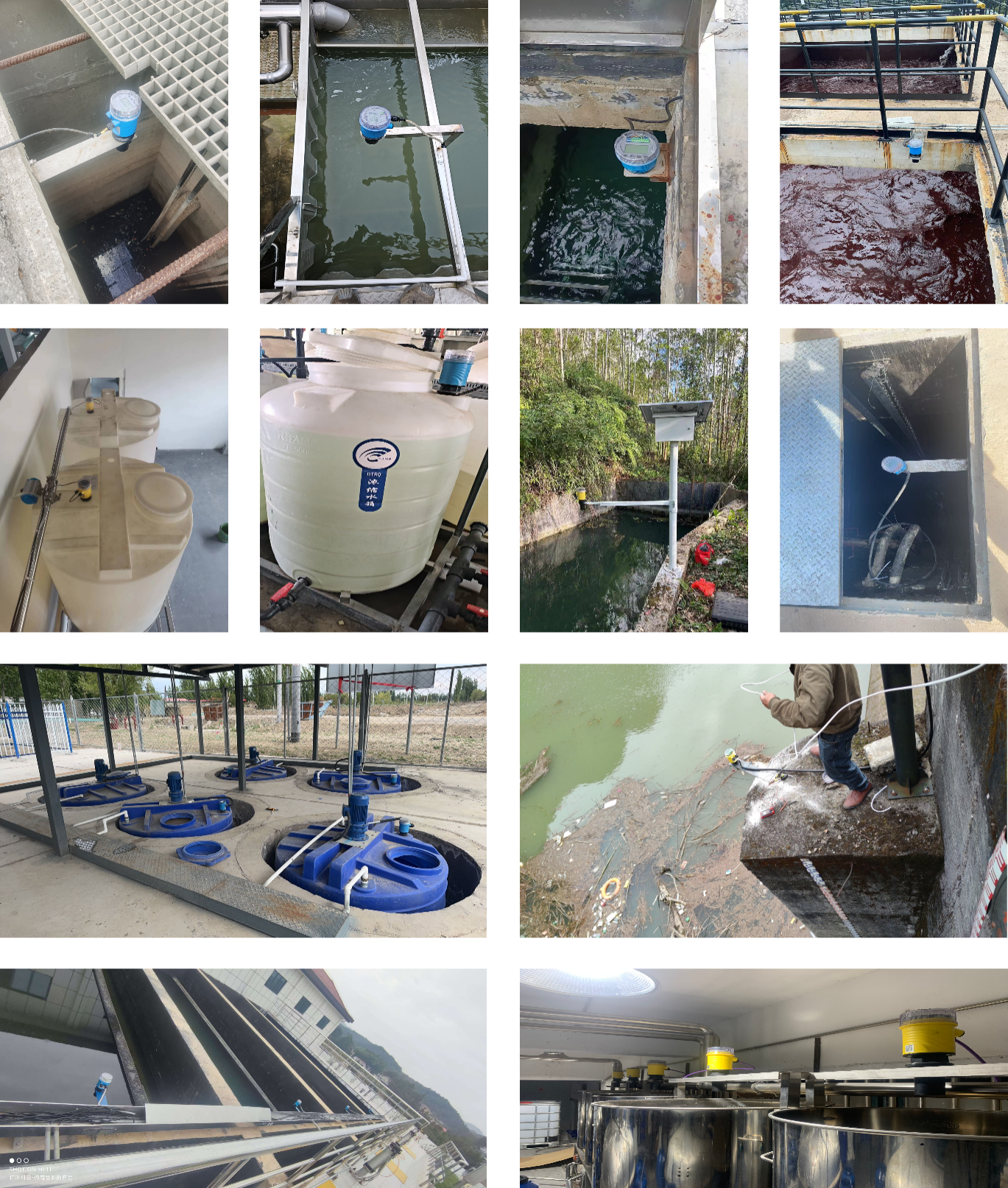

⑥本儀表安裝參考案例
（超聲波液位計通電老化）
Ⅸ 舉例說明
(1) 8米液位，要求低于2米時閉合繼電器開泵注水，高于7米斷開繼電器停泵。
可以使用下限報警繼電器實現，設置回差dL = 7 - 2 = 5 米，設置L = 2米。這樣當液位小于2米的時候，繼電器閉合，開泵注水。當液位大于7米的時候，繼電器斷開，停泵。
(2) 5米液位，高于4米閉合繼電器開泵排水，低于1米時斷開繼電器停泵。
可以使用上限繼電器實現。設置回差dH= 4 - 1 = 3米，H = 4米。這樣就可實現當液位大于4米時繼電器閉合開泵排水，小于1米時停泵。
以上兩個例子都是在只使用一臺泵的情況下，利用回差控制兩個液位點的例子。對于使用多臺泵的場合，可以簡單的設置控制值即可。
（超聲波液位計調試入庫）
4、定貨須知
◆定貨時請詳細標明產品的各項參數，安裝附件，數量等。
◆如有特殊要求的（如銘牌OEM、供電電壓、防護等級等），定貨時請?zhí)崆罢f明。
