詳細說明：

衷心感謝您選購本公司超聲波液位計，燁立是專業生產超聲波液位計工廠，而且超聲波液位計多少錢詳情請咨詢客服，量大從優！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、高溫、防腐等各種領域。
本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

2.1、二線制超聲波液位計技術指標

測量范圍：      5m、10m、15m 、25m（根據實測量程選定）
盲    區：         0.25m～0.6m
測距精度：      0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力：          4個大氣壓以下
儀表顯示：      自帶LCD顯示液位或空間距離
模擬輸出：      4～20mA
數字輸出：      無
供電電壓：      DC24V/1W，防雷裝置內置
環境溫度：      －20℃ ～＋60℃   高溫需定制（可定制耐溫90℃）
防護等級：      IP65 或 IP68

2.2、四線制超聲波液位計技術指標
測量范圍：      5m、10m、15m 、25m（根據實測量程選定）
盲    區：         0.25m～0.6m
測距精度：      0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓    力：          4個大氣壓以下
儀表顯示：      自帶LCD顯示液位或空間距離
模擬輸出：      4～20mA
數字輸出：      RS485、Modbus協議或定制協議
繼電器輸出：    兩路獨立輸出
供電電壓：      DC24V/AC220V，防雷裝置內置
環境溫度：      －20℃ ～＋60℃   高溫需定制（可定制耐溫90℃）
防護等級：      IP65 或 IP68

四線制超聲波液位計繼電器功能舉例說明：
（1）8米液位，要求低于2米時閉合繼電器開泵注水，高于7米斷開繼電器停泵。
可以使用下限報警繼電器實現，設置回差dL = 7 - 2 = 5 米，設置L = 2米。這樣當液位小于2米的時候，繼電器閉合，開泵注水。當液位大于7米的時候，繼電器斷開，停泵。
（2）5米液位，高于4米閉合繼電器開泵排水，低于1米時斷開繼電器停泵。
可以使用上限繼電器實現。設置回差dH= 4 - 1 = 3米，AH = 4米。這樣就可實現當液位大于4米時繼電器閉合開泵排水，小于1米時停泵。
以上兩個例子都是在只使用一臺泵的情況下，利用回差控制兩個液位點的例子。對于使用多臺泵的場合，可以簡單的設置控制值即可。

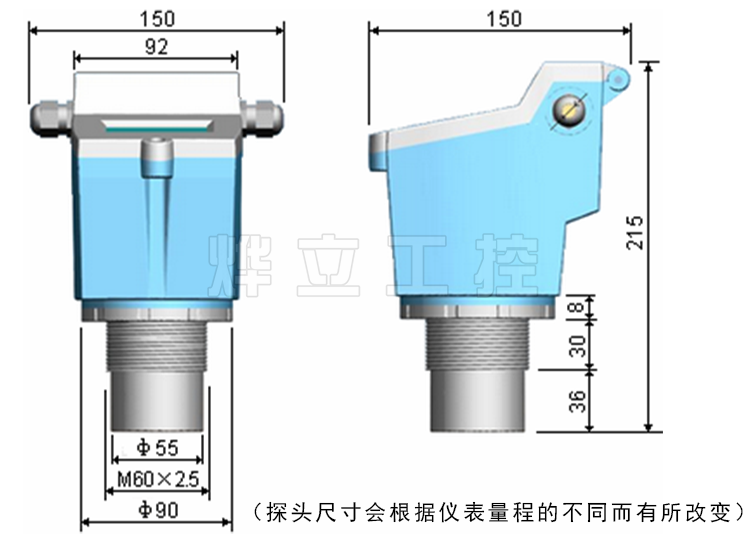

2.儀表外形尺寸

3.安裝方法

開敞環境下一般采用支架安裝方式，用儀表自帶鎖緊螺母固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將超聲波液位計探頭放入，然后將鎖緊螺母自下而上旋緊。安裝必須保證探頭面與被測液面垂直，YEH-Z超聲波液位計以下三種安裝方式可供選擇。

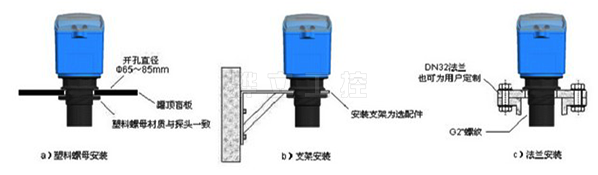

超聲波液位計安裝方式

3.1安裝參數含義

儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。儀表盲區指儀表在探頭附近無法測量的區域，頂部液位與探頭間距應大于盲區，例盲區為0.3m，則液位與探頭間距必須大于0.3m。探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿，影響數據的穩定性。
超聲波液位計安裝示意圖

3.2安裝指導
安裝探頭時，探頭面到頂部液位的距離要超過盲區，探頭端面應伸入罐內。（加延伸管例外）注意安裝角度，探頭應與液位垂直。避開加料扇區。不可在一個罐內同時安裝兩個超聲波儀表。不能將探頭安裝于罐中心。
【延伸管安裝】
若被測高位位于盲區范圍內，超聲波液位計探頭須安裝在延伸管上。短延伸管直徑、長度有限制。詳見右圖。延伸管內避免形成冷凝和粘結。延伸管內表面盡可能光滑（無焊接和接縫）延伸管管口須光滑。有45度的斜角較為理想。

【波導管安裝】

若現場存在強烈的回波干擾（如在狹窄豎井、無法規避的臺階等），推薦使用大于100mm的超聲波導波管（如PE或PVC的污水管）。波導管內表面盡可能光滑（無焊接和接縫）。頂部有通氣孔。管口有45度的斜角較為理想。確保導波管不被弄臟，如果有必要，定期清理波導管。

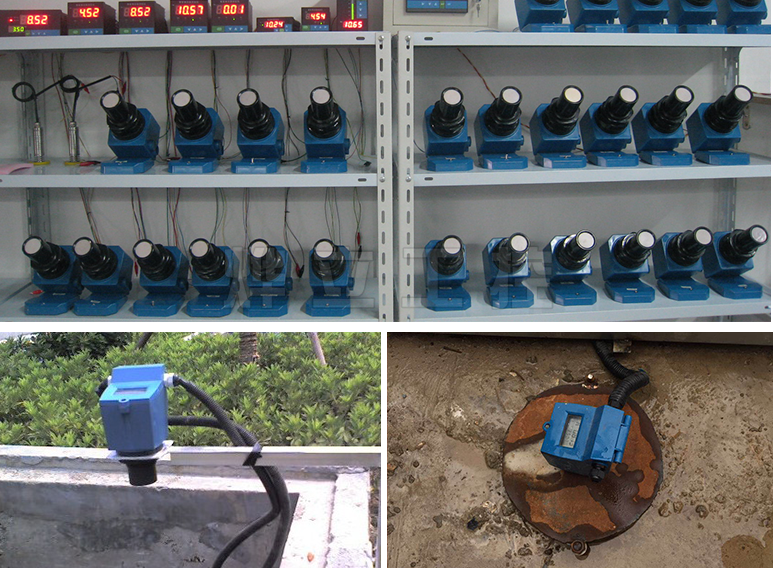

3.3.實物圖展示：
